주식회사 히트콤! HEATCOM, Heat combustion co., ltd.

연소용량

버너모델	공기압력 300mmH2O			공기압력 450mmH2O			공기압력 600mmH2O
	최대공기량 N㎥/min	연소량 x 10⁴㎉/h		최대공기량 N㎥/min	연소량 x 10⁴㎉/h		최대공기량 N㎥/min	연소량 x 10⁴㎉/h
	최대공기량 N㎥/min	최대	최소	최대공기량 N㎥/min	최대	최소	최대공기량 N㎥/min	최대	최소
N-TMG-3	0.56	2.60	0.4	0.68	3.15	0.4	0.78	3.68	0.4
N-TMG-6	1.1	5.16	0.7	1.3	6.25	0.7	1.6	7.30	0.7
N-TMG-12	2.2	10.3	1.3	2.6	12.5	1.3	3.1	14.6	1.3
N-TMG-25	4.3	20.6	2.5	5.3	25.0	2.5	6.1	29.2	2.5
N-TMG-50	8.6	41.3	5.0	10.5	50.0	5.0	12.2	58.4	5.0
N-TMG-75	12.8	61.9	7.5	15.5	75.0	7.5	18.1	87.6	7.5
N-TMG-100	17.1	82.6	10.0	20.7	100.0	10.0	24.2	117.0	10.0

참고사항

균압변 입구까지의 가스공급압력은 공기압력 + 150mmH2O가 필요합니다.
상기공기량 및 연소량은 공기온도 20℃, 로내압력 100mmH2O인경우를 나타냅니다.
최소연소량 이하로 사용하면 슬로트부에서의 이상연소에 의해 스파크플러그의소손등이 발생하므로 사용치 마십시요.
로압은 +50mmH2O에서 -200mmH2O까지의 범위로 사용할 수 있습니다.

고온의 예열공기(500℃)를 효율적으로 활용하는 에너지절약형 가스버너의 대표적인 품종입니다.연소량이나 예열공기온도의 변화에도 항상 저공기비 연소를 지속하므로 대폭적인 연료절감을 가져옵니다.

연소용량

버너모델	공기압력 300mmH2O			공기압력 450mmH2O			공기압력 600mmH2O
	최대공기량 N㎥/min	연소량 x 10⁴㎉/h		최대공기량 N㎥/min	연소량 x 10⁴㎉/h		최대공기량 N㎥/min	연소량 x 10⁴㎉/h
	최대공기량 N㎥/min	최대	최소	최대공기량 N㎥/min	최대	최소	최대공기량 N㎥/min	최대	최소
H-TMG-3	0.38	1.8	0.3	0.47	2.2	0.3	0.54	2.5	0.3
H-TMG-6	0.74	3.6	0.5	0.91	4.4	0.5	1.0	5.1	0.5
H-TMG-12	1.5	7.2	0.9	1.8	8.8	0.9	2.1	10.2	0.9
H-TMG-25	3.0	14.3	1.8	3.7	17.5	1.8	4.3	20.2	1.8
H-TMG-50	6.0	28.6	3.5	7.4	35.0	3.5	8.5	40.4	3.5

참고사항

압변 입구까지의 가스공급압력은 +100mmH2O 가 필요합니다.
상온공기량, 연소량은 공기온도 350℃의 경우를 나타냅니다.공기온도가 변할 경우 아래표로 보정해 주십시요.

공기온도℃ 20 50 100 150 200 250 300 350 400 450 500

계수 1.46 1.39 1.29 1.21 1.15 1.09 1.04 1.00 0.96 0.93 0.90
상기이외에 표준형으로 H-TMG-75형(52 X 10⁴㎉/h)및 100형(70 X 10⁴㎉/h)이 있습니다.
최소연소량 이하로 사용하면 슬로트부에서의 이상연소에 의해 스파크플러그의 소손등이 발생하므로 사용치 마십시요
로압은 +50mmH2O에서 -200mmH2O 까지의 범위로 사용할 수 있습니다.

레바 하나만의 조작으로 가스량과 공기량을 동시에 비례조절시킬 수 있는 노즐믹서식 가스버너입니다. PLB형 오일버너의 화염특성과 설치방법이 같기 때문에 버너 본체만의 교환으로 간단히 연료 전환을 할 수 있습니다.

버너용도

가열로, 열처리로,건조로, 턴넬키른,로타리키른,에어히타,보일러등 광범위한 용도에 사용됩니다.

연소용량

버너모델	공기압력 300mmH2O			공기압력 450mmH2O			공기압력 600mmH2O
	최대공기량 N㎥/min	연소량 x 10⁴㎉/h		최대공기량 N㎥/min	연소량 x 10⁴㎉/h		최대공기량 N㎥/min	연소량 x 10⁴㎉/h
	최대공기량 N㎥/min	최대	최소	최대공기량 N㎥/min	최대	최소	최대공기량 N㎥/min	최대	최소
GPL-2A	1.3	6.1	1.0	1.5	7.5	1.2	1.7	9.0	1.5
GPL-3A	2.0	10.0	1.7	2.5	12.5	2.1	2.9	14.5	2.5
GPL-5A	4.7	23.0	3.9	5.7	28.5	4.8	6.5	33.0	5.5
GPL-10A	8.1	39.5	6.6	9.7	48.5	8.1	11.0	56.0	9.5
GPL-20A	17.6	86.5	14.5	21.2	106.0	17.7	24.0	122.0	20.5

참고사항

연소량은 공기온도 20℃, 로내압력 0mmH2O인 경우를 나타냅니다.

연소용량

버너모델	공기 온도별 최대 연소량( x10⁴㎉/h)
버너모델	20℃	150℃	300℃	450℃	600℃	700℃
FHC-Ⅴ-2	16	13	11	10	9	8.5
FHC-Ⅴ-3	25	21	18	16	14	13
FHC-Ⅴ-4	39	33	28	25	23	22
FHC-Ⅴ-7	63	52	45	40	36	35
FHC-Ⅴ-10	94	78	67	60	55	52
FHC-Ⅲ-13	130	105	90	80	70	65
FHC-Ⅲ-15	160	130	110	100	90	85
FHC-Ⅲ-20	200	165	140	125	110	105
FHC-Ⅲ-30	250	210	180	160	150	140
FHC-Ⅲ-35	310	260	230	200	180	170
FHC-Ⅲ-40	390	325	280	250	230	220
FHC-Ⅲ-40	470	390	340	300	270	260
FHC-Ⅲ-65	630	520	450	400	360	340
FHC-Ⅲ-80	785	655	560	500	455	430

참고사항

가스용일 경우는 가스공급압력300mmH2O를 기준으로 합니다.
오일용일 경우는 HB-F형 오일건을 사용하기 때문에 유공급압력 3kgf/㎠가 필요합니다.
상기연소량은 공기압력 300mmH2O인 경우를 나타냅니다.

공기압력mmH2O 100 150 200 250 300 350 400 450

보정계수 0.58 0.71 0.82 0.91 1.00 1.08 1.15 1.22

버너특징

안정된 화염
고속 연속 방식(H형)
저온 및 고온용 (1600℃)
밀폐형 노즐믹서식(H형)
과잉공기로 로내균열(최대3300%)
과잉 가스율(50%)

연소용량

버너모델	버너공기압력(mmH2O)
버너모델	5	50	300	400	600	700
EAG-2 (4422) (4425)	4,130	14,000	27,400	38,500	47,800	52,000
EAG-3 (4422) (4425)	7,000	23,500	47,000	67,300	82,300	88,500
EAG-4 (4422) (4425)	11,500	38,000	77,000	109,000	133,000	145,000
EAG-5 (4422) (4425)	18,700	63,000	126,000	177,000	217,000	237,000
EAG-6 (4422) (4425)	29,400	98,000	196,000	276,000	336,000	371,000
EAG-7A (4422) (4425)	51,800	173,000	345,000	487,000	597,000	655,000
EAG-7B (4422) (4425)	63,800	212,000	429,000	606,000	744,000	814,000
EAG-8A (4422) (4425)	84,000	283,00	562,000	796,000	974,000	1,060,000

연소범위가 넓고 과잉공기에도 연소가 안정되어 공업용로에 널리 사용되며 특히 밝은빛의 저속장염을 필요로 하는 비철금속 용해로의 버너로 최적이다.

표준사양

버너모델	최대 연소량 ( x10⁴㎉/h)	버너가스압력 (mmH2O)	버너공기압력 (mmH2O)	화염현상 (Φ직경x길이:mm)
BLG-10 (SMC)	10	110	85	260X1150
BLG-20 (SMC)	20	140	130	350X1250
BLG-30 (SMC)	30	140	100	450X1400
BLG-40 (SMC)	40	140	120	480X1650
BLG-60 (SMC)	60	140	180	500X1700
BLG-80 (SMC)	80	140	240	620X1800
BLG-100(SMC)	100	160	300	650X1950

※ 연소조건 : 연료(LPG), 연소장소(대기중), 공기비(1:1), 연소부하율(100%)

가스와 공기가 비교적 낮은 압력에서 연소되는 다용도의 노즐믹서식가스버너로서 간단한 구조로 되어있어 연료전환및 취급이 용이하다.

특징

구조가 간다하여 취급이 용이하고 설비비 및 유지비가 저렴하다.
낮은 연소범위에서도 역화의 염려가 없다.
로내 압력이 높은 경우 압입연소에도 적합하다.
PLB형 비례조절형오일버너에서의 연료전환이 간단하다.

표준사양

버너모델	공기압 125mmH2O			공기압 250mmH2O			공기압 400mmH2O
	공기량 ㎥/min	연소량 x 1000㎉/h		공기량 ㎥/min	연소량 x1000㎉/h		공기량 ㎥/min	연소량 x 1000㎉/h
	최대	최대	최소	최대	최대	최소	최대	최대	최소
NG-4D	0.57	28.3	6.7	0.8	40	6.7	1.02	51	6.7
NG-8D	1.2	56.6	13.3	1.6	80	13.3	2.04	102	13.3
NG-15D	2.2	106	25.0	3.0	150	25.0	3.8	190	25.0
NG-30D	4.3	212	50.0	6.0	300	50.0	7.6	380	50.0
NG-60D	8.5	424	100	12.0	600	100	15.2	760	100
NG-100D	14.2	707	167	20.0	1000	167	25.3	1270	167

고속의 안정된 화염
넓은 턴다운비
대용량 연소
과잉공기연소(최대1500%)
알미늄용해로, 래들프리히타, 로타리키른, 드라이어등에 적합

연소용량

버너모델	버너공기압력							화염길이(M) (700일 경우)
버너모델	50	100	200	300	400	600	700	화염길이(M) (700일 경우)
HRG - 100 (4575) (8A)	280	396	560	685	791	969	1,047	1.5
HRG - 150 (4575) (8B)	418	591	836	1,024	1,182	1,448	1,564	1.8
HRG - 200 (4575) (9)	580	820	1,159	1,420	1,640	2,008	2,169	2.4
HRG - 250 (4575) (10A)	681	963	1,361	1,667	1,925	2,358	2,547	1.8
HRG - 300 (4575) (10B)	802	1,134	1,604	1,965	2,269	2,778	3,001	3.0
HRG - 400 (4575) (12)	1,105	1,563	2,211	2,708	3,127	3,829	4,136	3.0
HRG - 600 (4575) (14)	1,685	2,383	3,370	4,128	4,766	5,837	6,305	5.2

연소용량

버너모델	공기압력 300mmH2O			공기압력 450mmH2O			공기압력 600mmH2O
	최대공기량 N㎥/min	연소량 x 10⁴㎉/h		최대공기량 N㎥/min	연소량 x 10⁴㎉/h		최대공기량 N㎥/min	연소량 x 10⁴㎉/h
	최대공기량 N㎥/min	최대	최소	최대공기량 N㎥/min	최대	최소	최대공기량 N㎥/min	최대	최소
HMG-6	1.1	5.4	0.6	1.2	6.0	0.6	1.3	6.6	0.6
HMG-9	1.6	8.1	0.9	1.8	9.0	0.9	2.0	9.9	0.9
HMG-12	2.2	10.7	1.2	2.4	12.0	1.2	2.6	13.1	1.2
HMG-18	3.3	16.1	1.8	3.6	18.0	1.8	4.0	19.7	1.8
HMG-25	4.5	22.4	2.5	5.0	25.0	2.5	5.5	27.4	2.5
HMG-40	7.2	35.8	4.0	8.1	40.0	4.0	8.8	43.8	4.0
HMG-60	10.8	53.7	6.0	12.1	60.0	6.0	13.2	65.7	6.0

참고사항

기준공기압력은 500mmH2O입니다.
상기공기량, 연소량은 공기온도 20℃, 공기비 1:1의 경우를 나타냅니다.
예열공기를 사용하는 경우는 하기계수로서 연소량을 보정하여 주십시요.

공기온도℃ 20 50 100 200 300 400 500

계수 1.00 0.95 0.89 0.79 0.72 0.66 0.62
가스공급압력(가스균압공입구압력)은 공기압력 + 150mmH2O가 필요합니다.
로압은 +50mmH2O에서 -50mmH2O의 범위로 사용해 주십시요.

로내벽면에 버너타일면이 일치되도록 하여 화염이 버너타일 및 로내벽면으로 엷게 퍼져 원형상으로 가열하므로서 그방사열로서 소재를 가열하는 버너입니다. 가스전용과 가스와 오일을 동시에 사용할 수 있는 혼소용 2종류가 있습니다.

특징

화염이 엷게 퍼지므로 근접가열을 할 수 있어 직화를 할 경우에 적당합니다.
혼소용의 경우에는 가스와 오일을 동시에 사용할 수 있고 또한 각각 전용으로 사용할 수 있습니다.
연료와 연소용 공기가 버너전단에서 혼합되는 노즐 믹서형이기 때문에 역화의 위험이 전혀 없습니다.
350℃까지의 예열공기를 사용할 수 있습니다. (예열공기를 사용할 경우 필히 알려 주십시오.)

표준사양

모델	최대연소량 (x10⁴㎉/h)	접관경(A)
모델	최대연소량 (x10⁴㎉/h)	연고공기	가스	분무공기	오일
NBF-1	5	40	25	15	10
NBF-2	10	50	25	15	10
NBF-3	20	65	40	20	10
NBF-4	30	80	40	20	10
NBF-5	50	100	50	20	10

특징

연료는 등유, 경유, 각종가스를 사용합니다.
버너 공급압력은 연소공기압 600mmH2O, 가스압 300~1000mmH2O, 분무공기압 1300mmH2O, 유압 0.5㎏/㎠입니다.
NBF형(혼소용)으로서 가스전용으로 사용할 경우 분무공기압은 연소공기압과 같게 해주십시요.
NBF형(가스전용)은 분무공기 및 오일배관이 없습니다.

특징

FRAME RETETION 기구를 사용하여 화염이 매우 안정되어 있습니다.
고속기류를 얻을 수가 있고 화염온도가 높습니다.
VENTYRI MIXER, 저압 MIXER와 조합하여 사용할 수가 있어 공연비 조정과 제어가 간단합니다.
점화 PLUG와 FLAME ROD가 부착되어 있어 자동점화, 화염검지가 가능하여 자동운전을 할 수가 있습니다.
DIRECT 점화, PILOT 점화(S TYPE)가 가능합니다.

구분	A(MM)	B(MM)	C(INCH)	D(MM)	E(MM)	CAPACITY(㎉/H)
SFW-4	140	80	1¼	34	62	40,000
SFW-10	150	95	2	40	64	100,000
SFW-15	160	110	2½	40	72	150,000
SFW-30	160	110	2½	40	72	300,000

참고사항

연소량은 공기온도 20℃, 로내압력 0mmH2O인 경우를 나타냅니다.

저압가스버너(VM,BM)와 조립하여 가스 및 공기의 유량을 제어하거나 분젠 버너의 가스 메인 배관에 설치하여 가스 유량을 제어하는데 사용하며 콘트롤 모타와 함께 사용할 경우 고정밀도의 자동온도조절을 할 수 있습니다.

특징

개구부가 정방형이기 때문에 개도에 따라 유량곡선은 직선형에 가깝습니다.
개구부 면적을 가변할 수 있기 때문에 공연비 설정 또는 연소량 변경을 용이하게 할 수 있습니다.
콕크 형식이기 때문에 버터플라이 발브에 비해 유량 조절을 정밀하게 할 수 있습니다.

구분	치수(mm)								중량(㎏)
구분	A	B	C	D	E	F	G	H(A)	중량(㎏)
APV-20	106	44	44	34	37	120	19	20
APV-25	106	44	44	34	37	120	19	25
APV-40	130	59	59	41	41	120	27	40
APV-50	146	69	69	48	50	160	36	50
APV-65	150	72	90	53	56	160	45	65
APV-80	164	78	103	60	64	160	54	80

저압공기(350~1,000mmH2O)가 벤츄리를 통과할때 일어나는 부압으로 가스를 흡인하여 혼합하는 방식으로서 가스입구측에 제로 가바나를 설치하고 가바나 입구에서의 가스공급압력 100~300mmH2O입니다. 연소용량의 조정은 공기 버터플라이 발브만의 조작으로 공기압의 변화에 따라 제로 가바나에서 일정비율의 가스가 흡인됩니다.

특징

공기 버터프라이 발브만의 조작으로 연소용량을 자유로이 조정할 수 있습니다.
공기 버터플라이 발브측에 콘트롤 모타를 연결하면 자동제어를 할 수 있습니다.
상기연소량은 공기압력 300mmH2O인 경우를 나타냅니다.
턴다운비가 비교적 큽니다(공기압 1,000mmH2O 에서 4.5 이상)
발열량이 3,600~30,000㎉/㎥ 까지의 가스를 사용할 수 있습니다.(발열량에 따라 노즐규격이 다름)

표준사양

버너모델	규격	공기압에 의한 발열량
버너모델	규격	600mmAq	1,000mmAq
VM-15	15A	8,000㎉/Hr	10,000㎉/Hr
VM-20	20A	15,000㎉/Hr	19,000㎉/Hr
VM-25	25A	30,000㎉/Hr	38,000㎉/Hr
VM-40	40A	60,000㎉/Hr	76,000㎉/Hr
VM-50	50A	120,000㎉/Hr	152,000㎉/Hr
VM-65	65A	240,000㎉/Hr	300,000㎉/Hr
VM-80	80A	350,000㎉/Hr	420,000㎉/Hr

송풍기에 의한 연소용 공기와 일정압의 가스를 벤츄리 관내에서 강제혼합시켜 일정한 혼합가스를 발생시키는 방식으로서 공기압을 가스압보다 다소 높게 하고 연소량 조절은 공기조절발브와 가스조절발브의 개도를 각각 조정함으로서 정확한 혼합비를 얻을 수있습니다.

특징

송풍기의 풍압은 저압에서 고압까지 광범위하게 사용할 수 있습니다.
연소실의 압력이 높은 곳에도 사용할 수 있습니다.
연소량의 조절은 공기 및 가스 공히 비례조절발브(SVP)를 사용하면 정확하게 제어할 수 있습니다.

연소용량

믹서모델	버너모델	연소량 ㎉/Hr
믹서모델	버너모델	최대	최소	표준
BM-20	SF-20	21,600	6,700	12,000
BM-25	SF-25	43,000	8,200	20,000
BM-32	SF-32	96,000	19,200	45,000
BM-40	SF-40	155,000	29,000	75,000
BM-50	SF-50	215,000	35,000	100,000
BM-80	SF-80	450,000	45,000	200,000

참고사항

상기 연소량은 SF버너를 사용할 경우입니다.
연소량은 버너의 종류 및 연소방식에 따라 다소 증감됩니다.

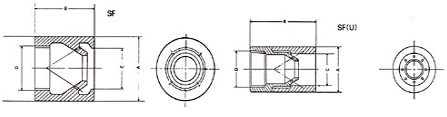

버너 표준 사양

모델		SF-15	SF-20	SF-25	SF-32	SF-40	SF-50	SF-80	비고
표준발열량(㎉/h)	SF	8,000	15,000	30,000	42,000	60,000	120,000	330,000	BLAST연소
표준발열량(㎉/h)	SF(U)
혼합가스표준압력(mmAq)		110	80	130	100	80	150	130
표준 규격	A(mmΦ)	36	40	54	62	68	80	112
	A(mmΦ)	36	40	54	62	68	80	112	(U)
	B(mmΦ)	36	40	50	60	68	80	100
	B(mmΦ)	47	60	68	68	90	100	132	(U)
	C(mmΦ)	20	24	30	30	42	50	72
	C(mmΦ)	20	24	30	30	42	50	80	(U)
접관경	D(혼합가스)	15A	20A	25A	32A	40A	50A	80A

참고사항

VM믹서와 조립하여 사용할 경우는 버너까지의 배관 길이를 가능한 한 짧게 하여 압력손실을 최소한으로 작게해야 합니다.
분젠식으로 사용할 경우는 1차 및 2차 공기가 충분히 흡인되도록 해야 합니다.

공기온도℃	20	50	100	150	200	250	300	350	400	450	500
계수	1.46	1.39	1.29	1.21	1.15	1.09	1.04	1.00	0.96	0.93	0.90

공기압력mmH2O	100	150	200	250	300	350	400	450
보정계수	0.58	0.71	0.82	0.91	1.00	1.08	1.15	1.22
